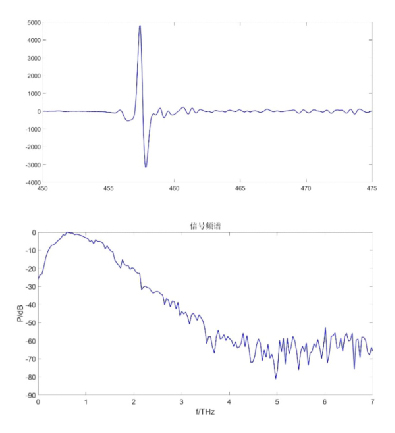

QT-TS1000高精度太赫兹时域光谱系统系统技术指标频谱测试图

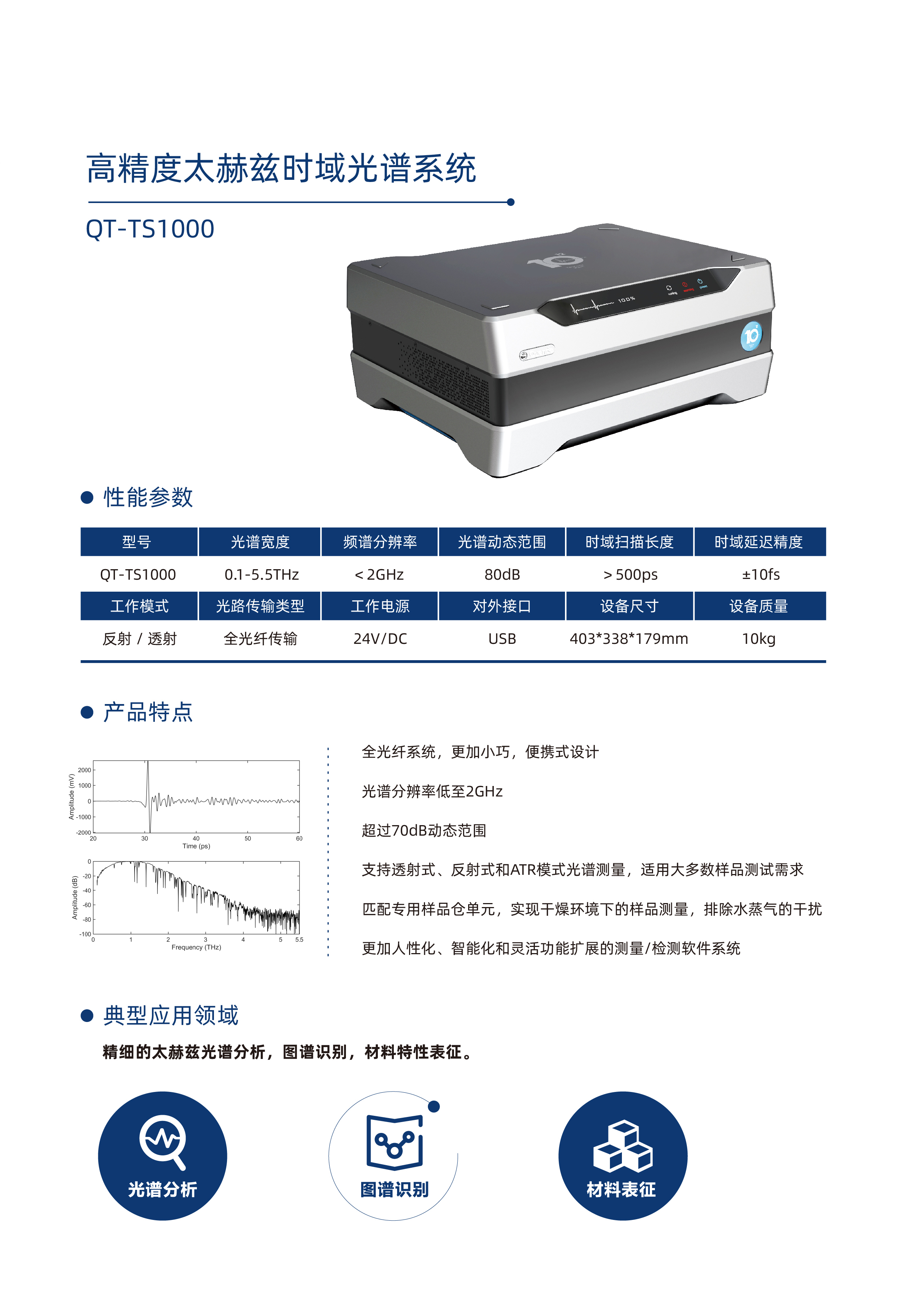

QT-TS1000高精度太赫兹时域光谱系统
产品简述:

频谱分辨率高 / 穿透性强 / 抗干扰能力强 / 方便携带



太赫兹时域光谱技术(THz-TDS)是基于太赫兹波的一种新兴的、高效的、无损探测技术,

是太赫兹技术应用的典型代表,

该技术对于研究物质在太赫兹波段的光谱特性、分析物质的组成结构、研究分子的振动转动特性具有重要价值,

已被广泛应用于光谱分析、生物医学、安全检测、医学制药等领域。





本公司自主研制的QT-TS1000高精度太赫兹时域光谱系统产品为全光纤式设计,在高精度长延迟方面具有突出优势;可实现5THz以上光谱宽度以及小于2GHz的光谱分辨能力,适合高精度的光谱测量分析;基于光谱数据,同时还可获得样品的折射率、吸收系数、消光系数、介电常数等丰富的物理信息,实现样品成分分析和定量测量。





产品特点:

· 全光纤系统,更加小巧,便携式设计;

· 光谱分辨率低至2GHz;

· 超过70dB动态范围;

· 支持透射和反射式光谱测量模式,适合大多数样品测试需求;

· 匹配专用样品仓单元,实现干燥环境下的样品测量,排除水蒸气的干扰;

· 更加人性化、智能化和灵活功能扩展的上位机软件系统。





产品原理:

本产品为全光纤式太赫兹时域光谱系统,光纤飞秒激光器发出两束飞秒激光,一束作为泵浦光源,另一束作为探测光源;

泵浦光经光纤传输到发射天线上,在偏置电压的作用下产生宽带太赫兹波,

该太赫兹波经透射或反射等方式携带着测试样品的信息被太赫兹探测器所接收,

通过波谱分析技术可以得到样品的折射率、吸收系数、介电常数等物理信息,进而可进行物质的定性和定量识别。

产品参数:
频带宽度 0.1-5.0THz
频谱分辨率 <2GHz
动态范围 >70dB
时域扫描长度 >500ps
时域延迟精度 1fs
工作模式 透射 / 反射
光路传输类型 全光纤传输
工作电源 24V/DC
对外接口 USB
设备尺寸 403*338*179mm
设备质量 10kg
典型应用领域 精细的太赫兹光谱分析,图谱识别,材料特性表征;适用于离线高精度检测场景。



产品特点:
一 / 全光纤系统,更加小巧,便携式设计;
二 / 0.1~5THz宽带光谱分析;
 / 光谱分辨率低至5GHz;
 / 超过70dB动态范围;
 / 支持透射和反射式光谱测量模式,适用大多数样品测试需求;
 / 匹配专用样品仓单元,实现干燥环境下的样品测量,排除水蒸气的干扰;
 / 更加人性化、智能化和灵活功能扩展的上位机软件系统。
