QT-TS2000快速太赫兹时域光谱系统系统技术指标频谱测试图

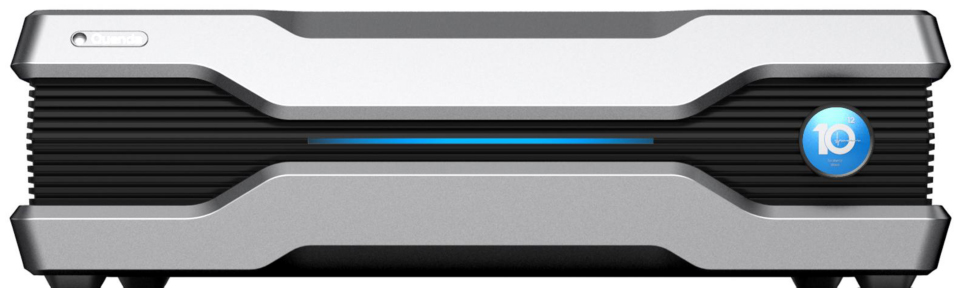

QT-TS2000快速太赫兹时域光谱系统
产品简述:

药品检测 / 生物医学检测与研究 / 食品及农产品安全检测

公共安全检测 / 毒品检测 / 化学及相关领域 / 环境检测



太赫兹时域光谱技术(THz-TDS)是基于太赫兹波的一种新兴的、高效的、无损探测技术,

是太赫兹技术应用的典型代表,

该技术对于研究物质在太赫兹波段的光谱特性、分析物质的组成结构、研究分子的振动转动特性具有重要价值,

已被广泛应用于光谱分析、生物医学、安全检测、医学制药等领域。





本公司自主研制的QT-TS2000快速太赫兹时域光谱系统产品为全光纤式设计,在快速光谱获取方面具有突出优势;可实现最快60Hz和最宽120ps的扫描,是目前国内已知速度最快的时域光谱产品;基于光谱数据,同时还可获得样品的折射率、吸收系数、消光系数、介电常数等丰富的物理信息,实现样品成分分析和定量测量。





产品特点:

· 全光纤系统设计,产品更加轻便灵活;

· 基于自研快速延迟线系统,30Hz快速光谱扫描,国内最佳;

· 0.1-3THz宽带光谱分析;

· 光谱分辨率低至8GHz;

· 超过60dB动态范围;

· 支持透射和反射式光谱测量模式,适合大多数样品测试需求;

· 匹配专用样品仓单元,实现干燥环境下的样品测量,排除水蒸气的干扰;

· 更加人性化、智能化和灵活功能扩展的上位机软件系统。





产品原理:

本产品为全光纤式太赫兹时域光谱系统,光纤飞秒激光器发出两束飞秒激光,一束作为泵浦光源,另一束作为探测光源;

泵浦光经光纤传输到发射天线上,在偏置电压的作用下产生宽带太赫兹波,

该太赫兹波经透射或反射等方式携带着测试样品的信息被太赫兹探测器所接收,

通过波谱分析技术可以得到样品的折射率、吸收系数、介电常数等物理信息,进而可进行物质的定性和定量识别。



产品参数:
频带宽度 0.1-3THz
频谱分辨率 8GHz
动态范围 >60dB
时域扫描长度

120ps@25Hz ; 90ps@30Hz ; 40ps@50Hz ; 20ps@60Hz

工作模式 反射 / 透射
扫描速率 25Hz@120ps ; 30Hz@90ps ; 40Hz@40ps ; 60Hz@20ps
光路传输类型 全光纤传输
工作电源 24V/DC
对外接口 USB
设备尺寸 540*500*180mm
设备质量 13kg
典型应用领域 快速的太赫兹光谱分析,图谱识别;适用于在线高效检测场景。



产品特点:
全光纤系统设计,产品更加轻便灵活;
基于自研快速延迟线系统,30Hz快速光谱扫描,国内最佳;
0.1-3THz宽带光谱分析;
光谱分辨率低至8GHz;
超过60dB动态范围;
支持透射和反射式光谱测量模式,适合大多数样品测试需求;
匹配专用样品仓单元,实现干燥环境下的样品测量,排除水蒸气的干扰;
更加人性化、智能化和灵活功能扩展的上位机软件系统。
