自动随形太赫兹无损检测系统

QT-NDT1000

自动随形太赫兹无损检测系统

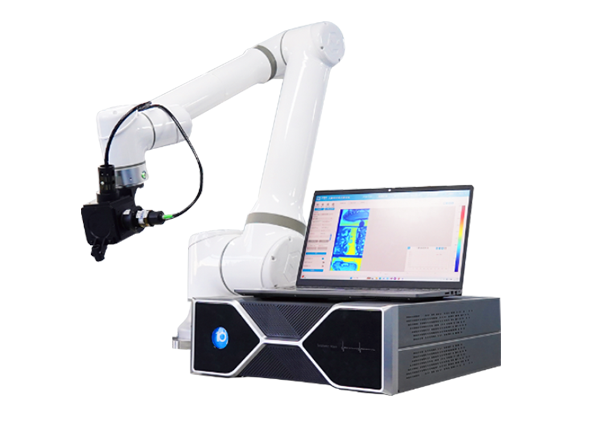

自动随形太赫兹无损检测系统可以对复 杂曲面的物体成像,例如航天隔热层,飞机、发动机涂层,天线罩、整流罩、管材等,利用六轴机械臂6自由度均可调的特点,将太赫兹探头安装在机械臂执行末端,通过 离线编程、在线示教等方式实现随形检测, 在对被测物进行扫描成像时,确保太赫兹光 路的中心轴始终与检测点垂直、且被测样品 表面(或内部某一反射面)始终处于太赫兹 探头的焦点位置,这样就可以保证经过被测 物反射回的太赫兹波都能被探头接收,保证了检测精度。

立即咨询
  • 产品概述

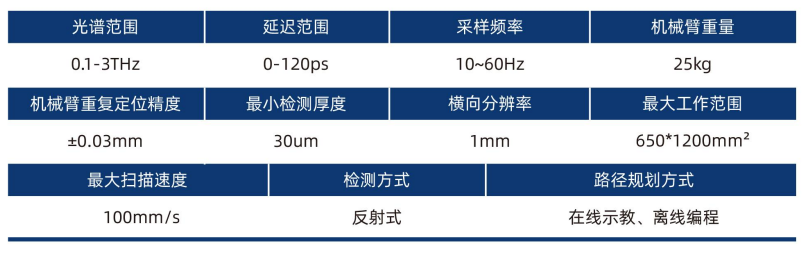

  • 产品参数
  • 产品特点
  • 相关视频

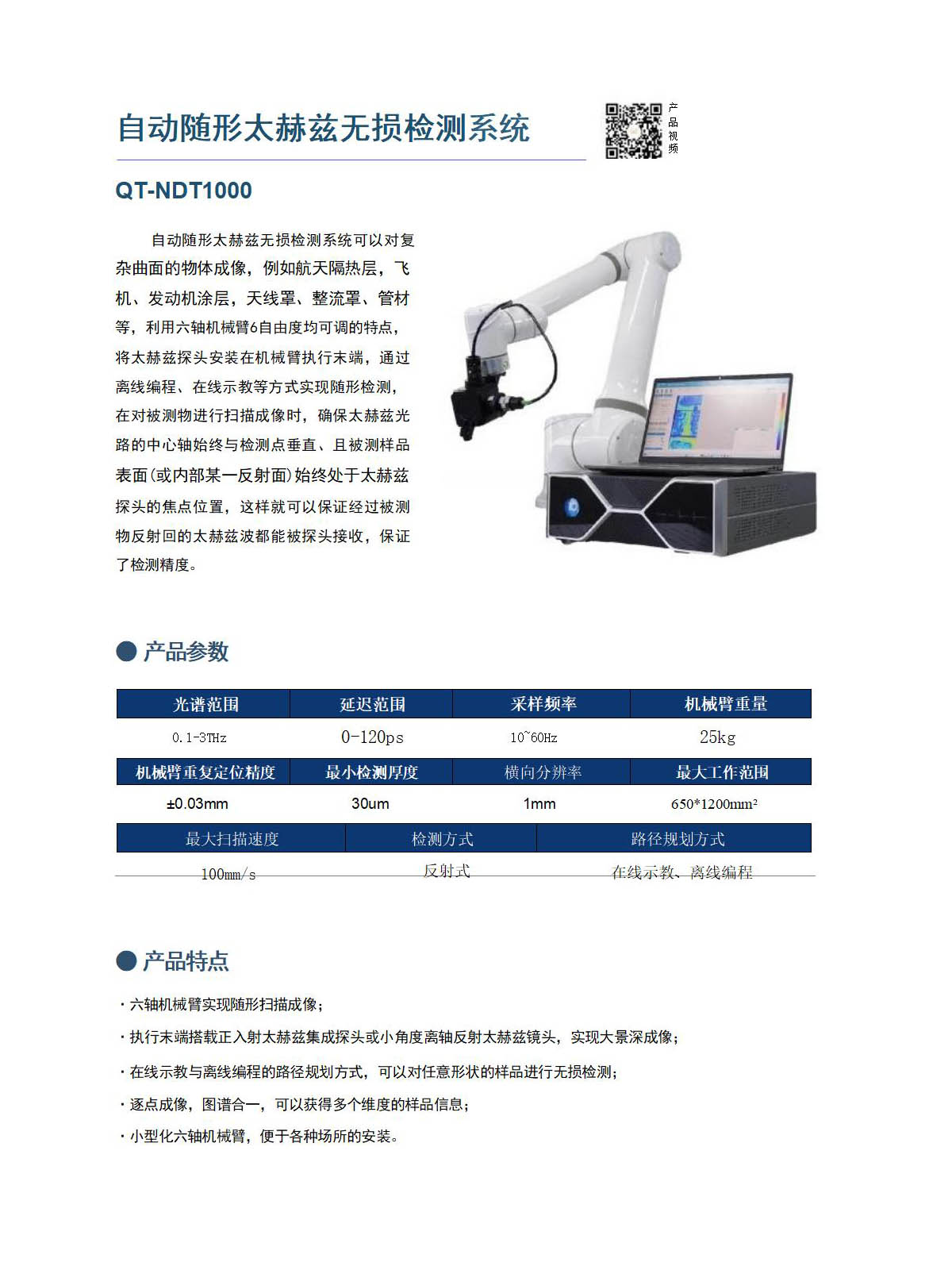

  • 彩页下载

自动随形太赫兹无损检测系统可以对复 杂曲面的物体成像,例如航天隔热层,飞机、发动机涂层,天线罩、整流罩、管材等,利用六轴机械臂6自由度均可调的特点,将太赫兹探头安装在机械臂执行末端,通过 离线编程、在线示教等方式实现随形检测, 在对被测物进行扫描成像时,确保太赫兹光 路的中心轴始终与检测点垂直、且被测样品 表面(或内部某一反射面)始终处于太赫兹 探头的焦点位置,这样就可以保证经过被测 物反射回的太赫兹波都能被探头接收,保证了检测精度。


六轴机械臂实现随形扫描成像;

执行末端搭载正入射太赫兹集成探头或小角度离轴反射太赫兹镜头,实现大景深成像;

在线示教与离线编程的路径规划方式,可以对任意形状的样品进行无损检测;

逐点成像,图谱合一,可以获得多个维度的样品信息;

小型化六轴机械臂,便于各种场所的安装。


QT-NDT1000 自动随形太赫兹无损检测系统 - 操作示例视频
